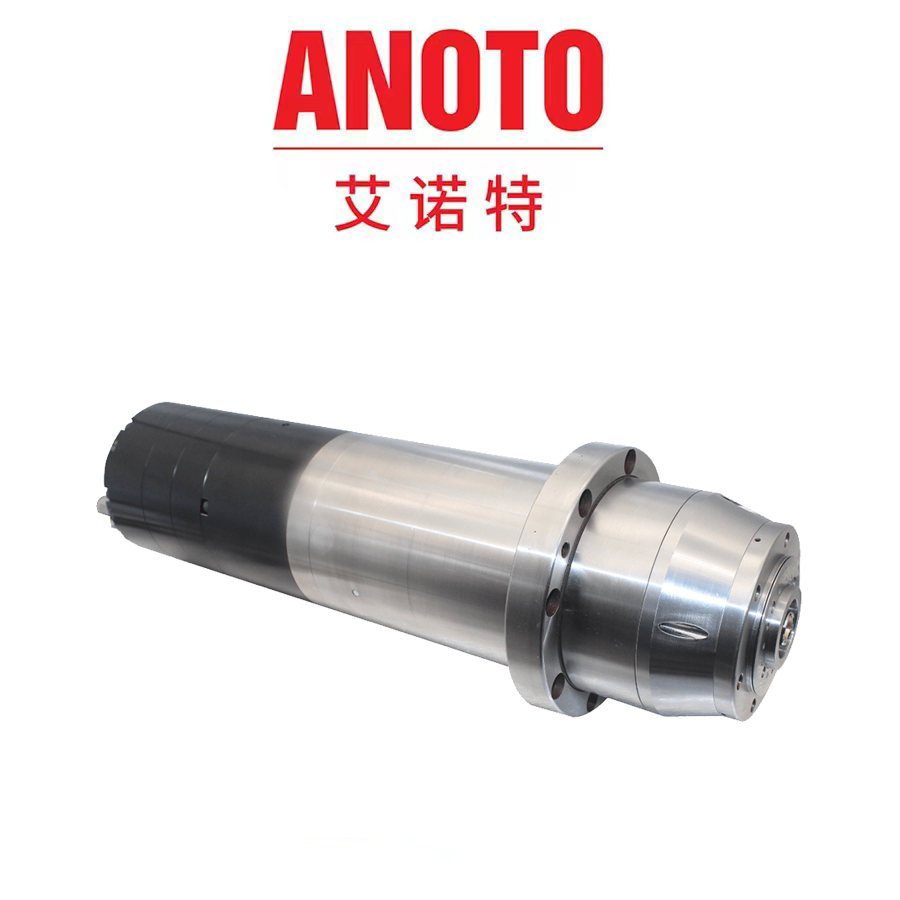

自動換刀永磁同步電主軸
主軸銷售：孟先生 13951588600
主軸維修：張先生 13961709597
主軸型號Spindle Type | 單位 | A120F-SA30E40 | A150F-SA20B40 /A63 | A170F-SA18A63 | |
外型 Model | 套筒外徑Housing diameter | mm | 120 | 150 | 170 |
主軸總長Total length | mm | 523 | 490.5 | 550 | |
重量Approx.weight | kg | 28 | 49 | 60 | |
法蘭安裝Flange mounting | Yes | Yes | Yes | ||
安裝方向Operation position | V/H | V/H | V/H | ||
潤滑 Lubrication | 油脂grease | Yes | Yes | Yes | |
油氣Oil/air lubrition | / | / | / | ||
最高轉速Max.speed | rpm | 30000 | 20000 | 18000 | |
電機 Motor | 功率Power | kw | 11 | 20 | 30 |
扭矩Torque S1100%(T) | Nm | 12 | 30 | 50 | |
電壓Voltage | v | 380 | 380 | 380 | |
額定電流Current | A | 25 | 40 | 78 | |
最高頻率Max.frequency | Hz | 1000 | 667 | 900 | |
電機極數Pole | 4 | 4 | 6 | ||
旋轉方向Rotation direction | 正 | 正 | 正 | ||
配套驅動器功率Driver power | kw | 11 | 18.5 | 35 | |
夾持規格 Clamping System | 換刀方式Tool change | 自動 | 自動 | 自動 | |
刀柄規格Taper size | BBT30/HSK-E40 | BBT40/HSK-A63 | BBT40/HSK-A63 | ||
夾持刀具最大尺寸Tool dimensions | mm | / | / | / | |
輔助設備 Equipment | 主軸松刀壓力Tool release pressure | MPa | >0.6 | >0.6~0.8 | >0.6~0.8 |
換刀吹氣Taper cleaning | MPa | 0.3 | 0.3 | 0.3 | |
氣封Front seal | MPa | 0.2 | 0.2 | 0.2 | |
編碼器Encoder | 旋波 | 旋波 | 旋波 | ||
冷卻系統功率Cooling power | kw | 2.5 | 5 | 5 | |
冷卻方式Cooling system | 水/油 | 水/油 | 水/油 | ||
刀具位置傳感器Tool position sensor | 3-PNP | 3-PNP | 3-PNP |
