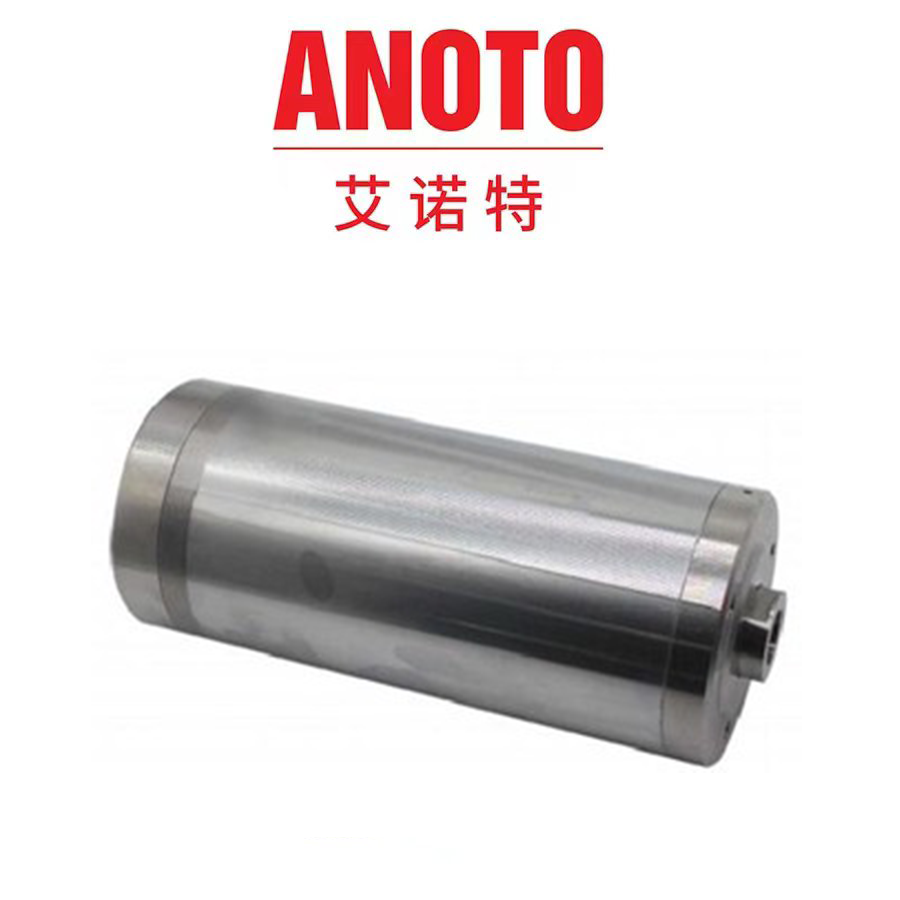

內孔磨削高速電主軸 A120-60D14
主軸銷售：孟先生 13951588600
主軸維修：張先生 13961709597
主軸型號Spindle Type | 單位 | A120-60D14 | A150F-30D36 | A150F-45D28 | A150F-50D20 | A170-24D28 | |
外型 Model | 套筒外徑Housing diameter | mm | 120 | 150 | 150 | 150 | 170 |
主軸總長Total length | mm | 402 | 374 | 374 | 374 | 418 | |
重量Approx.weight | kg | 15 | 50 | 50 | 50 | 60 | |
法蘭安裝Flange mounting | No | Yes/No | Yes/No | Yes/No | No | ||
安裝方向Operation position | |||||||
潤滑 Lubrication | 油脂grease | / | / | / | / | Yes | |
油氣Oil/air lubrition | Yes | Yes | Yes | Yes | / | ||
最高轉速Max.speed | rpm | 60000 | 30000 | 45000 | 50000 | 24000 | |
電機 Motor | 功率Power | kw | 11 | 27 | 22 | 22 | 35 |
扭矩Torque S1100%(T) | Nm | 3.5 | 14.3 | 10 | 5.25 | 20.4 | |
電壓Voltage | v | 380 | 380 | 380 | 380 | 380 | |
額定電流Current | A | 37 | 47 | 47 | 58 | 58 | |
最高頻率Max.frequency | Hz | 1000 | 1000 | 1500 | 1666.7 | 800 | |
電機極數Pole | 2 | 4 | 4 | 4 | 4 | ||
旋轉方向Rotation direction | 正 | 正 | 正 | 正 | 正 | ||
配套驅動器功率Driver power | kw | 18.5 | 37 | 30 | 30 | 37 | |
夾持規格 Clamping System | 換刀方式Tool change | 手動 | 手動 | 手動 | 手動 | 手動 | |
刀柄規格Taper size | D28/43 | D36 | D36 | D20 | D28 | ||
夾持刀具最大尺寸Tool dimensions | mm | / | / | / | / | / | |
輔助設備 Equipment | 主軸松刀壓力Tool release pressure | MPa | / | / | / | / | / |
換刀吹氣Taper cleaning | MPa | / | / | / | / | / | |
氣封Front seal | MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
編碼器Encoder | / | / | / | / | / | ||
冷卻系統功率Cooling power | kw | 2.0 | 5.0 | 5.0 | 5.0 | 5 | |
冷卻方式Cooling system | 水/油 | 水/油 | 水/油 | 水/油 | 水/油 | ||
中心出水Center outlet water | / | / | / |
